Sirkuit ini dirancang dalam menanggapi permintaan dari pembaca saya. Apa yang ia minta adalah pemancar sirkuit IR 1kHz untuk beberapa aplikasi remote control. Saya pikir sirkuit ini mungkin memuaskan dirinya. Cara sirkuit ini dapat digunakan di mana pun pemancar IR daya rendah dari 1 KHz frekuensi operasi yang dibutuhkan. pemancar ini bisa mengirimkan hingga jarak sekitar 10 meter.
Rangkaian ini didasarkan pada timer NE555 IC (IC1) yang merupakan kabel sebagai multivibrator astabil untuk menghasilkan pulsa 1kHz. Pulsa output dari IC1 akan diperkuat oleh Q1 (SK100) untuk mendorong dua LED IR pemancar kabel serial. Resistor R1, R2 dan kapasitor C2 menentukan frekuensi operasi dari IC.The sirkuit mulai memancarkan pulsa IR ketika pernah menekan tombol saklar S1 ditekan.

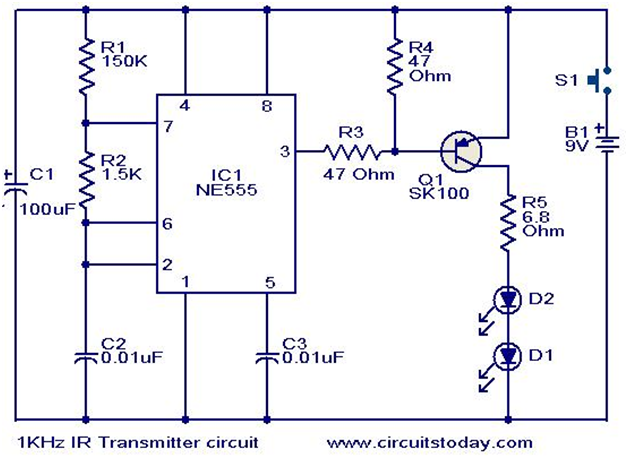

diagram sirkuit dengan daftar Parts.
Catatan.
Sirkuit dapat diaktifkan dari baterai 9V PP3.
Saklar S1 adalah saklar dorongan jenis tombol.
IC 1 harus dipasang pada pemegang.
